Трансформаторы силовые масляные 6-35 кВ мощностью от 16 до 3200 кВА

Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.
В изготовлении трансформаторов типа ТМГ производства ОАО «МЭТЗ им. В.И. Козлова» применен ряд технических решений, увеличивающих их надежность и снижающих эксплуатационные затраты:
  • трансформаторы изготавливаются в герметичном исполнении с полным заполнением маслом, без расширителя и без воздушной или газовой подушки;
  • контакт масла с окружающей средой полностью отсутствует, что исключает увлажнение, окисление и шламообразование масла;
  • перед заливкой масло дегазируется, заливка его в бак производится в специальной вакуумзаливочной камере при глубоком вакууме, что обеспечивает удаление из масла растворенного в нем воздуха, удаление из изоляции воздушных включений, тем самым предотвращается окисление масла, обеспечивается высокая электрическая прочность изоляции трансформатора;
  • масло в трансформаторах типа ТМГ производства ОАО «МЭТЗ им. В.И. Козлова» (в отличие от трансформаторов типа ТМ, ТМЗ, ТМГ других производителей, у которых не осуществляется дегазация масла) практически не меняет своих свойств в течение всего срока службы трансформатора;
  • не требуется проведение профилактических, текущих и капитальных ремонтов в течение всего срока эксплуатации трансформатора;
  • исключается необходимость проведения испытаний масла трансформаторов типа ТМГ как при их хранении, так и при вводе в эксплуатацию и в процессе эксплуатации;

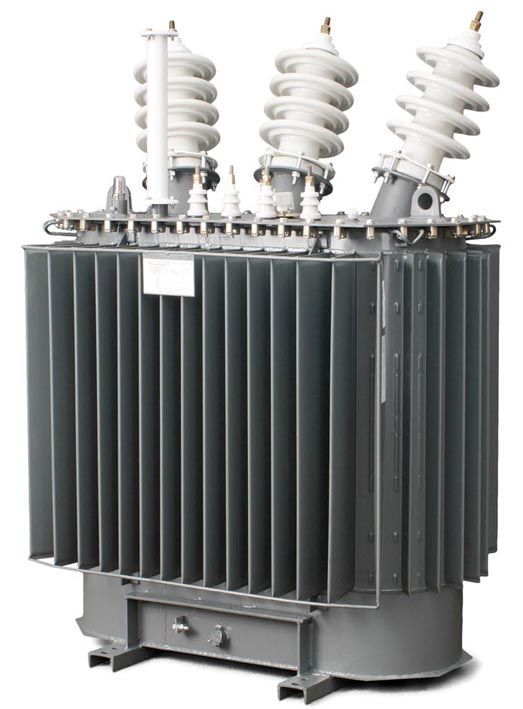

Трансформаторы силовые масляные ТМГ21


Мощность:
от 16 до 1250 кВ•А
Напряжение:
ВН – 6 … 27,5 кВ, НН – 0,23 … 0,4 кВ
Схемы и группы соединений обмоток:
У/Ун-0
У/Zн-11
Д/Ун-11
Гарантия:
5 лет
Назначение:
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.

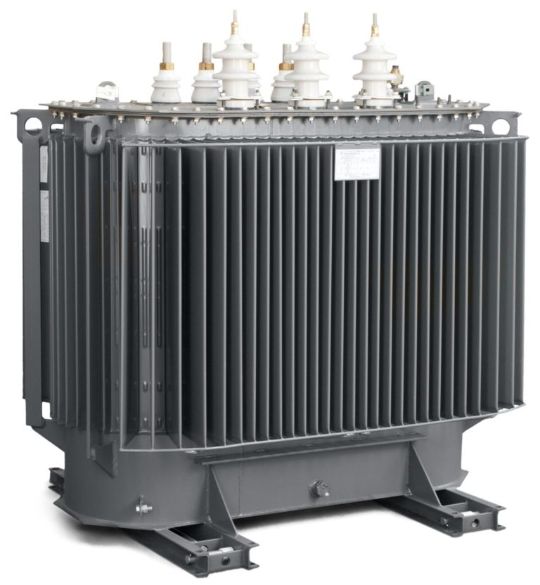

Трансформаторы силовые масляные ТМГ11

Мощность:
от 25 до 2500 кВ•А
Напряжение:
ВН – 6 … 35 кВ, НН – 0,23 … 10 кВ
Схемы и группы соединений обмоток:
У/Ун-0
У/Zн-11
Д/Ун-11
Ун/Д-11
Гарантия:
5 лет
Назначение:
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Ввод нейтрали стороны НН трансформатора рассчитан на продолжительную нагрузку током, равным 100% номинального тока обмотки НН.

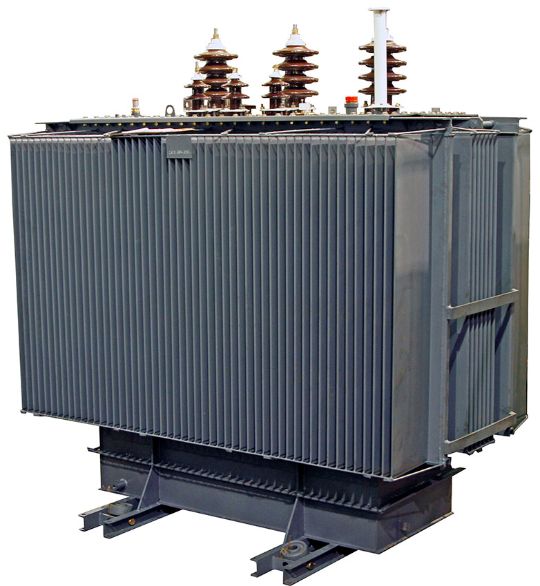

Трансформаторы силовые масляные ТМГ

Мощность:
от 16 до 1250 кВ•А
Напряжение:
ВН – 6 … 27,5 кВ, НН – 0,23 … 0,4 кВ
Схемы и группы соединений обмоток:
У/Ун-0
У/Zн-11
Д/Ун-11
Гарантия:
5 лет
Назначение:
Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.
