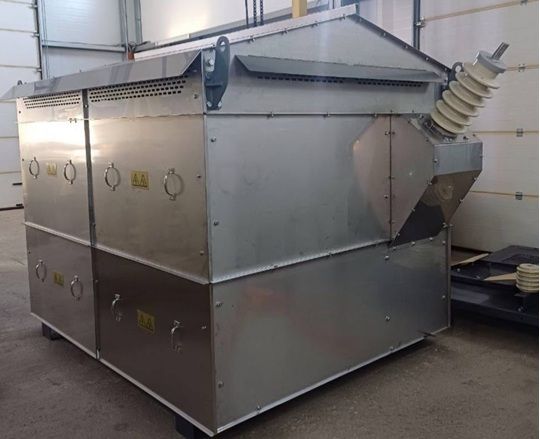

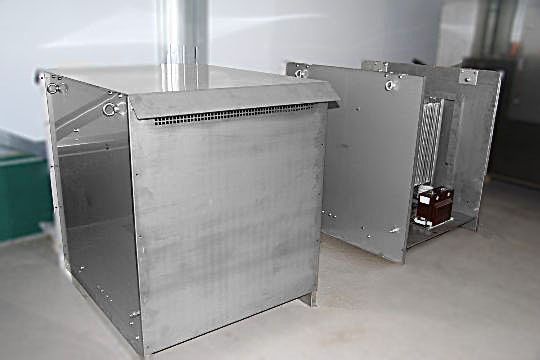

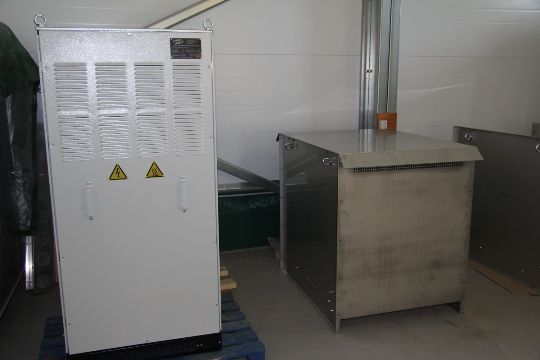

Высокоомные и низкоомные резисторы заземления нейтрали 6-35 кВ типа ВР
Номинальное напряжение:
| Номинальный ток:
| Климатическое исполнение:
| Степень защиты оболочки:
| Аттестация ПАО "Россети":
|
| Номинальное напряжение сети | 6, 10, 15, 20, 35 кВ | |
| Номинальный ток | от 1 до 2000 А (в том числе нестандартные значения по заказу потребителя) | |
| Время работы в режиме с однофазным замыканием в сети | от нескольких секунд до неограниченно длительного | |
| Класс пыле/влагозащиты (исполнение) | IP23 | |
| Исполнение | для наружной или внутренней установки | |
| Материал | листовая сталь с горячей оцинковкой (или нержавеющая сталь) | |
| высота установки над уровнем моря | не более 1000 м | |
| Страна производства | Россия | |
| Производитель | ООО "ЭНЕРГАН" |
Высоковольтный высокоомный резистор заземления нейтрали ВР предназначен для ограничения дуговых перенапряжений в случае возникновения однофазного замыкания на землю в сетях 6-35 кВ. Также резистор используется для исключения феррорезонансных явлений в измерительных трансформаторах напряжения, устраняет их влияние на оборудование, уменьшает сверхнормативное напряжение смещения нейтрали.
В случае использования высокоомного резистивного заземления нейтрали, суммарный ток в месте замыкания (сумма активного тока резистора и емкостного тока сети) не превышает 10 А. Как правило, в данном случае отсутствует необходимость отключения оборудования в составе сети, а установленные защиты работают на сигнал.
Высокоомное резистивное заземление нейтрали может быть использовано в сетях с емкостным током IC не более 5÷7 А. При этом активный ток IR, создаваемый резистором, должен быть больше емкостного тока сети.
Применение низкоомного резистора заземления нейтрали исключает опасность развития однофазного замыкания на землю в двойное замыкание на землю или межфазное короткое замыкание при корректном срабатывании релейной защиты на отключение. Также данное решение полностью исключает вероятность дуговых прерывистых ОЗЗ, уменьшает длительность воздействия на изоляцию элементов сети перенапряжений на неповреждённых фазах в переходных режимах ОЗЗ, исключает возможность возникновения феррорезонансных процессов в сети.
Низкоомное резистивное заземление нейтрали может быть использовано в сетях с любыми значениями емкостного тока, при этом активный ток IR, создаваемый резистором, также должен быть больше емкостного тока сети.
Как правило, ток, создаваемый резистором в случае низкоомного резистивного заземления нейтрали, находится в диапазоне от 20 до 2000 А. Величина тока, создаваемого резистором, рассчитывается исходя из следующих условий:
Стойкость опор ВЛ, оболочек и экранов кабелей к протеканию тока однофазного замыкания данной величины;
Наличие в сети высоковольтных электродвигателей и генераторов;
Чувствительность релейной защиты.
