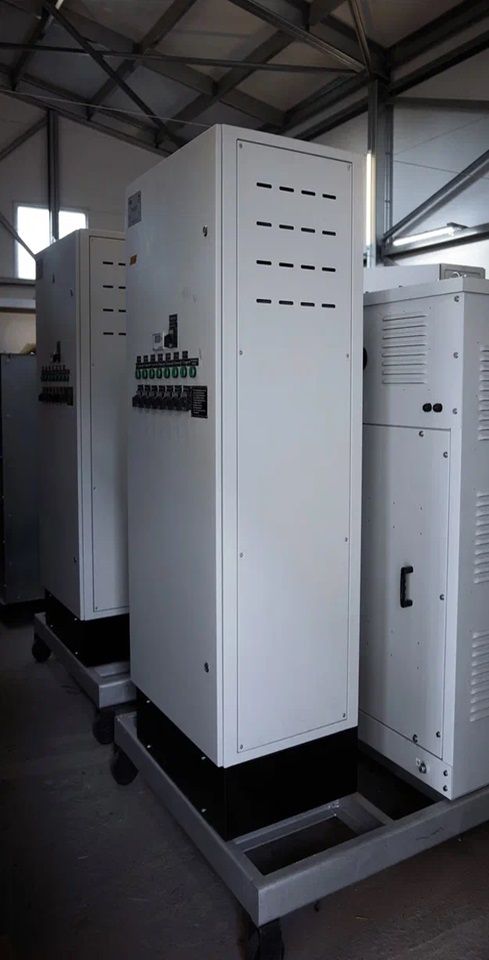

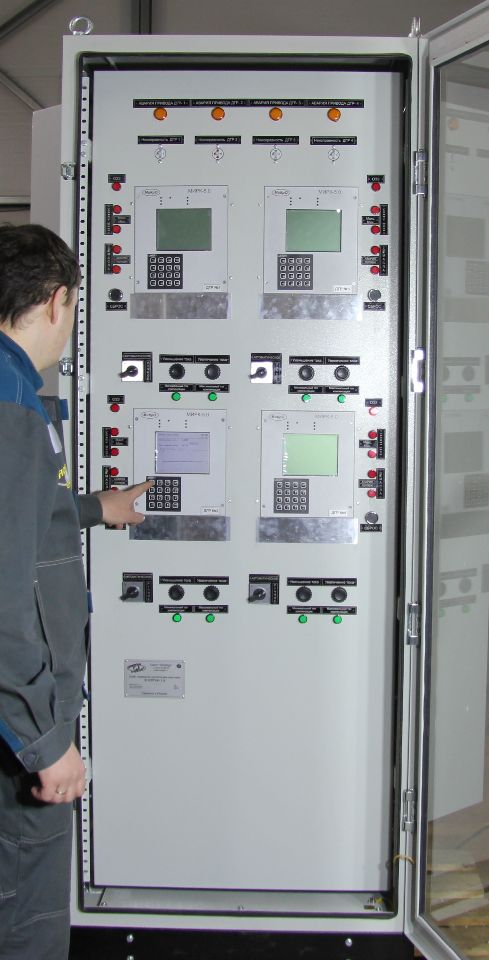

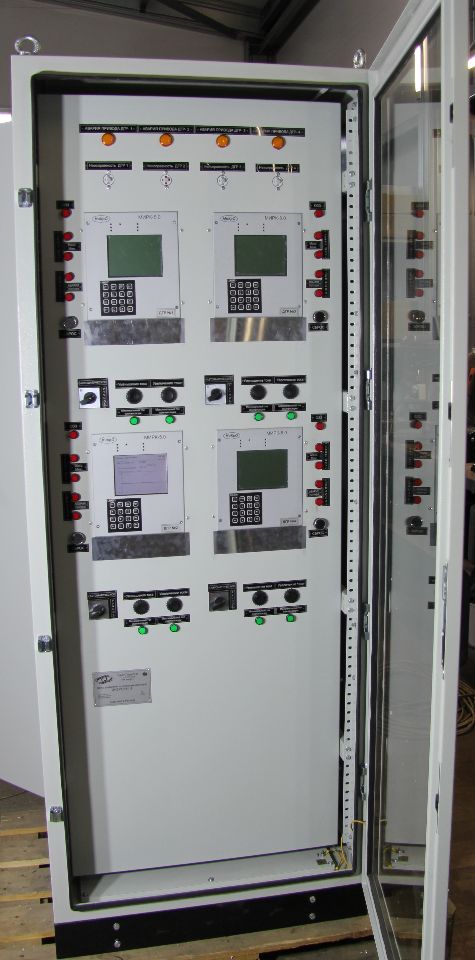

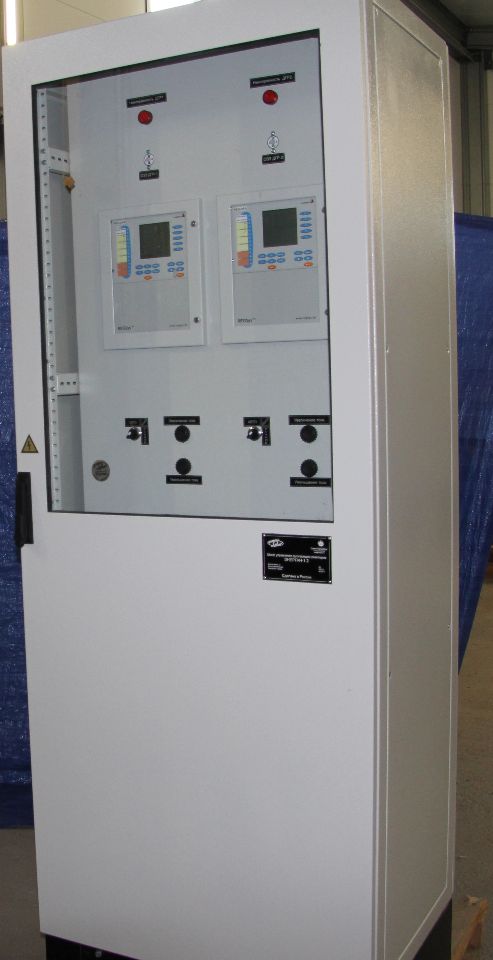

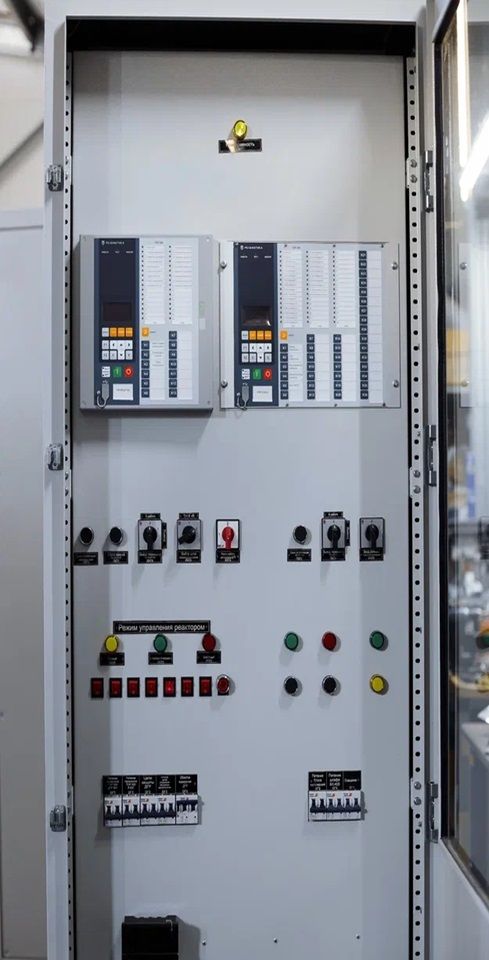

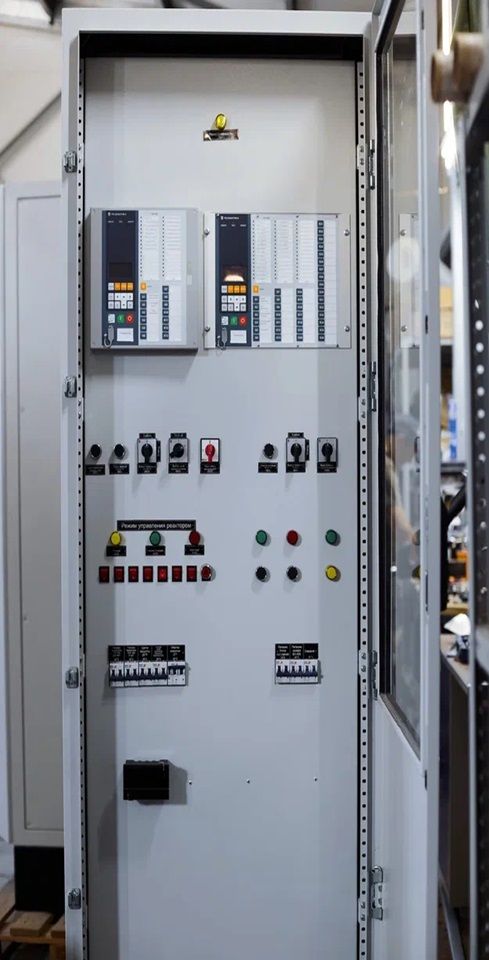

Шкаф автоматики управления дугогасящими реакторами (ДГР) предназначен для автоматической настройки дугогасящего реактора на заданный режим
компенсации и определения емкостного тока в компенсированных сетях 6 - 35 кВ с величиной естественной ассиметрии 3U0 не менее 0,2% номинального фазного напряжения сети.
компенсации и определения емкостного тока в компенсированных сетях 6 - 35 кВ с величиной естественной ассиметрии 3U0 не менее 0,2% номинального фазного напряжения сети.
Шкаф автоматики типа «Энерган-1.Х» предназначен для установки на электрических станциях и подстанциях.
Принцип работы устройства автоматики (терминала), находящегося в шкафу, основан на определении ёмкостного тока сети амплитудно-фазным методом.
Шкаф автоматики предназначен для работы с дугогасящими реакторами.
Допускает управление ДГР при объединении секций шин, а также в схемах с комбинированным заземлением нейтрали сети (шунтированием реактора
высокоомным сопротивлением).
высокоомным сопротивлением).
Автоматика шкафа выполняет следующие функции:
- определение величины и знака расстройки контура нулевой последовательности;
- автоматическая настройка ДГР:
- на резонансный режим компенсации емкостных токов замыкания на землю;
- на заданный режим компенсации (перекомпенсации или недокомпенсации);
- автоматическое поддержание расстройки КНП сети в заданных пределах;
- управление 500В шунтирующим резистором;
- обнаружение неисправности в цепях управления реактором.
Технические возможности Шкафа автоматики ДГР «Энерган 1.Х»:
- режим параллельной работы нескольких ДГР;
- автоматическая настройка без использования токовых цепей;
- совместная работа с терминалами защит;
- блокировка функции определения расстройки при обнаружении 033 с
сохранением расстройки, предшествующей 033; - регистрация событий (величина 3U положение катушки);
- определение величины емкостного тока;
- определение величины активного тока утечки по изоляции;
- коммутации шунтирующего резистора при комбинированном включении
реактора; - диагностика ДГР.
